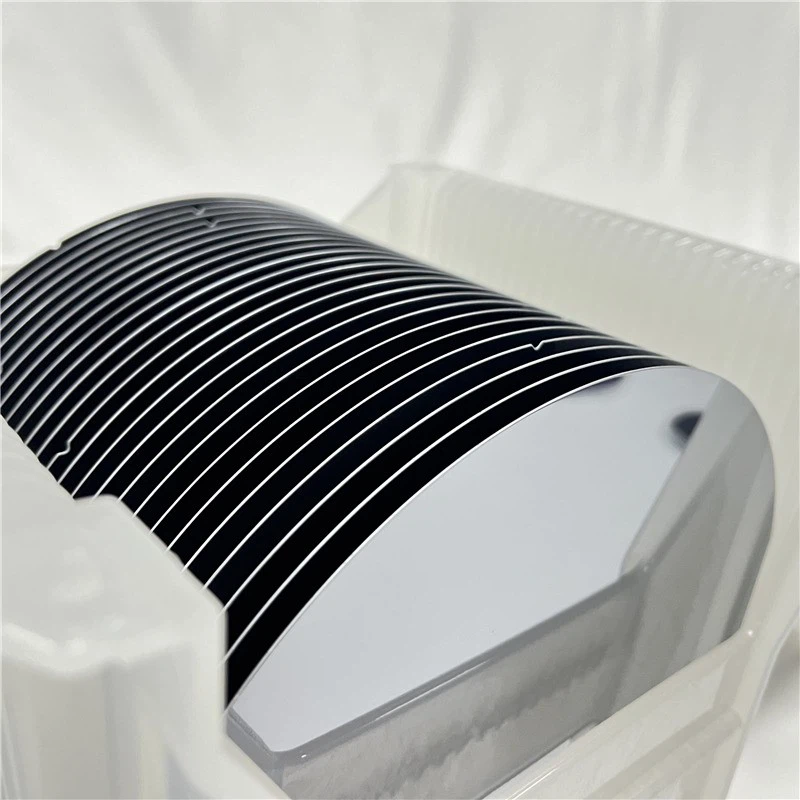

Vysoce dopovaný silikonový plátek
Naše vysoce dopované silikonové destičky jsou navrženy pro aplikace, které vyžadují nízký měrný odpor a zvýšenou elektrickou vodivost. Zavedením vysoké koncentrace dopujících prvků, jako je bór (typ P) nebo fosfor (typ N), dosahují tyto destičky výrazně sníženého měrného odporu, díky čemuž jsou ideální pro pokročilé elektronické součástky, napájecí zařízení a vysoce výkonné obvody.
- Rychlé dodání
- Zajištění kvality
- Zákaznický servis 24/7
Představení produktu
Přehled produktu
Naše vysoce dopované silikonové destičky jsou navrženy pro aplikace, které vyžadují nízký měrný odpor a zvýšenou elektrickou vodivost. Zavedením vysoké koncentrace dopujících prvků, jako je bór (typ P) nebo fosfor (typ N), dosahují tyto destičky výrazně sníženého měrného odporu, díky čemuž jsou ideální pro pokročilé elektronické součástky, napájecí zařízení a vysoce výkonné obvody.
Klíčové vlastnosti
|
Nízký odpor |
Naše vysoce dopované wafery nabízejí extrémně nízký měrný odpor v závislosti na koncentraci dopantu, typicky v rozmezí od {{0}},001 ohm-cm do 0,1 ohm-cm pro aplikace typu P a N. |
|
Typy dopantů |

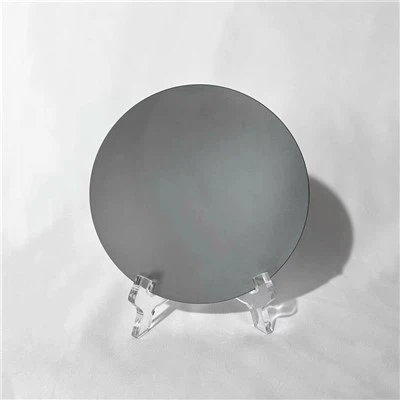

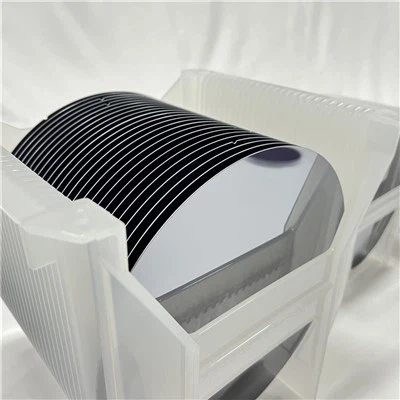

• Typ P: Bor (pro kladné nosiče náboje) • N-typ: fosfor, arsen, antimon (pro záporné nosiče náboje) |
|
Orientace krystalu |
<100>, <111>, <110>(k dispozici vlastní orientace) |
|

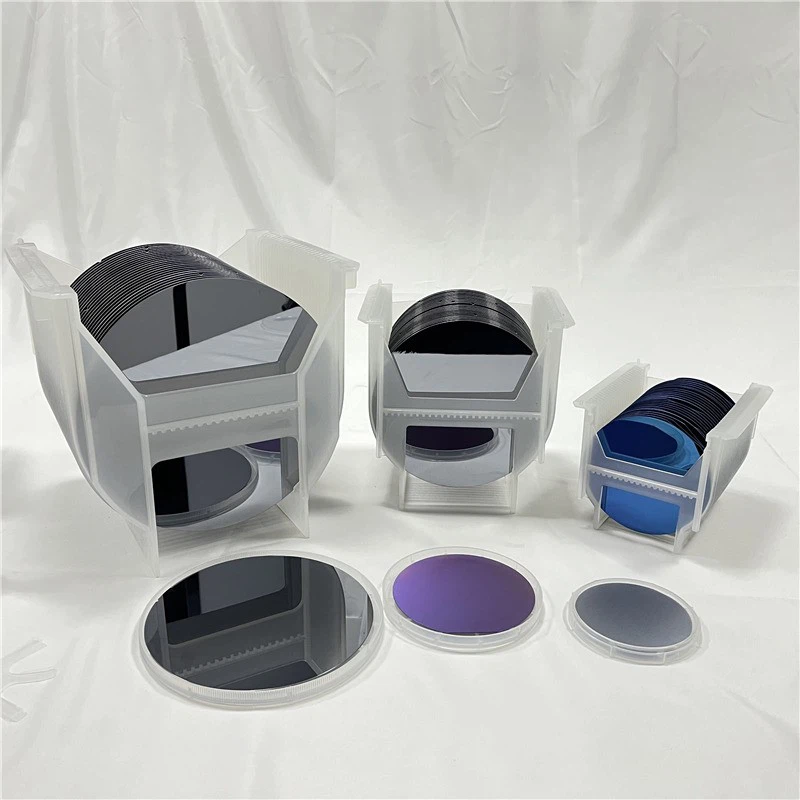

Dostupné průměry |
2 palce, 4 palce, 6 palců, 8 palců, 12 palců |
|
Stupně kvality |
Prime / Test / Dummy |
|
Metody růstu |
CZ (Czochralski) / FZ (Float Zone) |
|
Možnosti tloušťky |
275 μm, 380 μm, 525 μm, 625 μm, s vlastní tloušťkou k dispozici |
|
Povrchové úpravy |
P/E (leštěné/leptané), P/P (leštěné/leštěné), E/E (leptané/leptané) |
|
Variace celkové tloušťky (TTV) |
Standardní < 10 μm; Pokročilé < 5 μm |
|
Luk/Warp |
Standardní < 40 μm; Pokročilé < 20 μm |
